EASTRON SDM230-Modbus MID V2: Einphasiger Energiezähler mit RS485

Beschreibung

Du möchtest genauer erkennen, wie viel Energie ein bestimmter einphasiger Stromkreis bezieht oder abgibt? Der EASTRON SDM230-Modbus V2 erfasst diese Energieflüsse und macht sie am Display sowie für ein angebundenes System verfügbar. So lassen sich Messwerte dort gewinnen, wo eine gezielte Verbrauchs- oder Einspeisebeobachtung gebraucht wird.

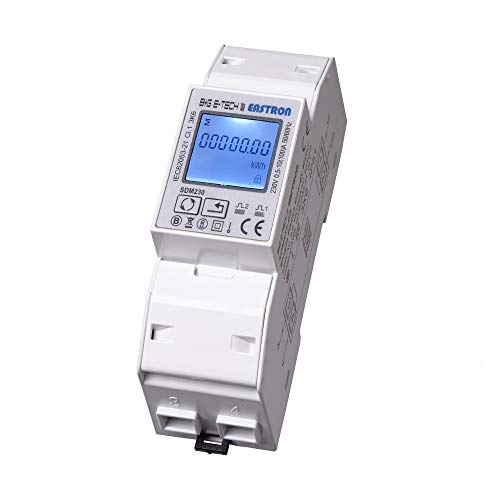

Die ausgewählte Ausführung ist ein einphasiger Hutschienenzähler mit RS485-Modbus und MID-Kennzeichnung. Er wird direkt in den vorgesehenen Stromkreis eingebaut. Vor dem Kauf müssen elektrische Eignung und Unterstützung durch das empfangende System zusammenpassen.

Produktbeschreibung

Die SDM230-M-Serie misst in einem einphasigen Zweileitersystem. Neben bezogener und eingespeister Wirkenergie gehören unter anderem Spannung, Strom, Leistung und Frequenz zu den erfassten Größen. Das hinterleuchtete LCD ermöglicht die Kontrolle unmittelbar am Einbauort.

Über RS485 können geeignete Steuerungen, Datenlogger oder andere kompatible Systeme die Messwerte per Modbus RTU abfragen. Dazu müssen Schnittstelle und Register unterstützt werden. Eine vorhandene RS485-Buchse an einem anderen Gerät ist allein noch keine Zusage für die Zusammenarbeit.

Die Ausführung V2 beschreibt eine bestimmte Anschlussanordnung. Das Herstellerdatenblatt zeigt den Eingang für Außen- und Neutralleiter oben und den Ausgang unten. Diese Unterscheidung hilft bei der Planung; der tatsächliche Anschluss erfolgt ausschließlich nach den Kennzeichnungen und Unterlagen des gelieferten Geräts.

Der Zähler besitzt außerdem zwei Impulsausgänge. Das ist eine weitere dokumentierte Schnittstelle für eine passende Auswertung. Modbus, Impuls und M-Bus sind unterschiedliche Übertragungsarten: Die hier gewählte Modbus-Ausführung darf nicht mit einer SDM230-Mbus-Ausführung verwechselt werden.

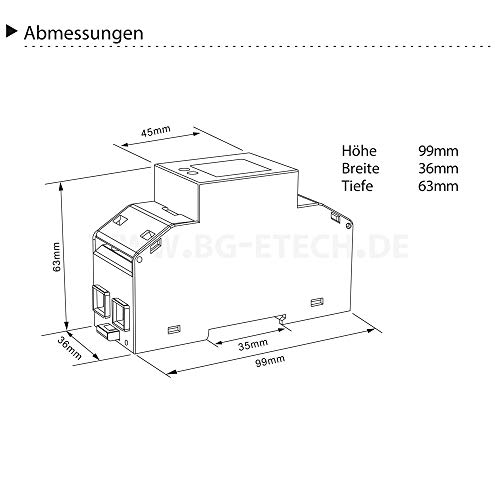

Technische Daten und Eigenschaften

Das Originaldatenblatt der SDM230-M-Serie führt SDM230-Modbus V1 und V2 ausdrücklich getrennt nach Anschlussanordnung. Die Originalanleitung erläutert Messwerte und Kommunikation. Der Hersteller stellt außerdem die MID-Baumusterunterlage der SDM230-Serie bereit.

Messwerte in einen brauchbaren Zusammenhang bringen

Ein Energiezähler erfasst Werte am konkreten Einbaupunkt. Wenn du einen einzelnen Stromkreis misst, beschreiben seine Ergebnisse diesen Stromkreis und nicht automatisch den gesamten Haushalt. Der Montagepunkt wird deshalb entsprechend der gewünschten Auswertung gewählt.

Leistung und Energie sind unterschiedliche Größen. Die momentane Leistung in Watt zeigt den aktuellen Zustand; die Energie in Kilowattstunden beschreibt die über einen Zeitraum summierte Menge. Für einen Tagesvergleich sind Start- und Endstand beziehungsweise passende gespeicherte Zeitreihen sinnvoll.

Bei Erzeugungsanlagen hilft die getrennte Erfassung von Bezug und Einspeisung. Die Interpretation richtet sich aber nach Anschlussrichtung und Systemkonfiguration. Nach der Einrichtung wird mit einer bekannten Situation geprüft, ob die Werte plausibel im übergeordneten System ankommen.

Vorteile und Nutzen im Alltag

Einen Stromkreis genauer betrachten: Ein eigener Messpunkt macht dessen Energiefluss sichtbar. Das hilft, eine konkrete Verbrauchsfrage gezielt zu untersuchen.

Vor Ort und digital auf Werte zugreifen: Display und Modbus ergänzen sich. Du kannst den Zähler direkt ablesen und passende Werte in ein unterstütztes System übernehmen.

Bezug und Einspeisung getrennt erfassen: Bidirektionale Energiewerte ermöglichen eine differenziertere Betrachtung als ein einfacher Gesamtverbrauchswert. Der Einbaupunkt muss zur Fragestellung passen.

Voraussetzungen sowie Vor- und Nachteile

Einbau, Absicherung und Inbetriebnahme übernimmt eine Elektrofachkraft. Sie prüft Stromkreis, Leiterquerschnitte, Anschlussraum und die für den tatsächlichen Aufbau geltenden Grenzen. Die 100-A-Gerätegrenze ist keine pauschale Freigabe für jede vorhandene Leitung.

Für Modbus brauchst du einen kompatiblen Empfänger und eine korrekt konfigurierte RS485-Verbindung. Adresse, Baudrate, Parität und Registerbelegung werden entsprechend den Geräteunterlagen aufeinander abgestimmt. Die reine Schnittstellenbezeichnung ersetzt diesen Abgleich nicht.

Der Zähler ist einphasig. Für eine vollständige dreiphasige Erfassung muss ein entsprechend geeignetes Messkonzept gewählt werden. WLAN, App oder Cloud-Zugang werden bei dieser Ausführung nicht als integriert zugesichert.

Prüfe die Kennzeichnung der gelieferten MID-Ausführung und die Anforderungen des vorgesehenen Einsatzes. Eine allgemeine Zusage zur Eignung für jede Abrechnung oder jedes Energiemanagementsystem ergibt sich aus dem Modellnamen nicht. Einbau und Betrieb erfolgen im dafür geeigneten Innenbereich.

Vorteile

• Einphasiger Direktanschluss bis 100 A
• Separate Bezugs- und Einspeisewerte
• RS485 mit Modbus RTU
• Beleuchtetes Display und Impulsausgänge

Grenzen

• Fachgerechter Einbau erforderlich
• Keine vollständige Dreiphasenmessung
• Empfänger muss Modell und Register unterstützen
• Keine integrierte WLAN-Anbindung zugesichert

Kundenerfahrungen und Datengrundlage

Die technischen Angaben beruhen auf dem exakten Angebot und den Originalunterlagen von EASTRON. Eigene Messgenauigkeits- oder Langzeittests liegen nicht vor. Hilfreiche Erfahrungen nennen die V2-Ausführung, das empfangende System und die erfolgreich eingebundenen Messgrößen. Eine Aussage zu einem anderen SDM-Modell ist kein direkter Kompatibilitätsbeleg.

Häufige Fragen zu EASTRON SDM230-Modbus-MID V2

Ist das ein dreiphasiger Zähler?

Nein. Diese SDM230-Ausführung ist für ein einphasiges Zweileitersystem vorgesehen.

Welche Kommunikation verwendet er?

RS485 mit Modbus RTU. Das empfangende System muss das Modell beziehungsweise die benötigten Register unterstützen.

Was bedeutet V2?

Das Originaldatenblatt unterscheidet V1 und V2 anhand der Anschlussanordnung. Bei V2 liegen Eingang oben und Ausgang unten; maßgeblich bleiben die Unterlagen des gelieferten Geräts.

Sind maximal 45 A oder 100 A vorgesehen?

Für den ausgewählten SDM230-Modbus V2 nennt das Herstellerdatenblatt 100 A maximalen Direktstrom. Die einzelne 45-A-Angabe in der Angebotsbeschreibung wird daher nicht als technische Grundlage übernommen.

Hat dieser Zähler WLAN?

Eine integrierte WLAN-Verbindung wird für die gewählte Ausführung nicht beschrieben. Die digitale Einbindung erfolgt über die vorgesehenen Schnittstellen.

Vergleich mit ähnlichen Produkten

Ein einfacher Impulszähler stellt meist weniger direkt abfragbare Einzelwerte bereit. Die Modbus-Ausführung ist interessant, wenn dein System mehrere Messgrößen gezielt auslesen kann. Für eine reine örtliche Ablesung kann dagegen eine einfachere Ausstattung ausreichen.

Ein dreiphasiger Energiezähler erfasst ein anderes Netzsystem. Für die Auswahl zählt deshalb zuerst der gewünschte Messpunkt und anschließend die Kommunikation. SDM230-Modbus und SDM230-Mbus sind trotz ähnlicher Namen keine identischen Schnittstellenvarianten.

Anwendungsbeispiele

Einen einzelnen Stromkreis beobachten: Der Fachbetrieb richtet den gewünschten Messpunkt ein. Anschließend vergleichst du die erfasste Energie über sinnvolle Zeiträume.

Messwerte in einen Datenlogger übernehmen: Vor dem Kauf prüfst du dessen Modbus-Unterstützung. Nach der Einrichtung werden aktuelle Werte mit dem Display verglichen.

Energieflüsse einer passenden Anlage einordnen: Bei geeigneter Anbindung werden Bezug und Einspeisung getrennt betrachtet. Anschlussrichtung und empfangene Werte werden bei der Inbetriebnahme auf Plausibilität geprüft.

Fazit

Der EASTRON SDM230-Modbus-MID V2 ist interessant, wenn du einen einphasigen Messpunkt mit Display und RS485-Auswertung einrichten möchtest. Direktanschluss, bidirektionale Energiewerte und dokumentierte Modbus-Kommunikation bilden seine zentralen Merkmale.

Wenn Stromkreis, Einbausituation und Empfänger zusammenpassen, kann er nachvollziehbare Daten für deine konkrete Energiefrage liefern. Der sorgfältige Abgleich vor dem Kauf erleichtert die spätere Einbindung.
