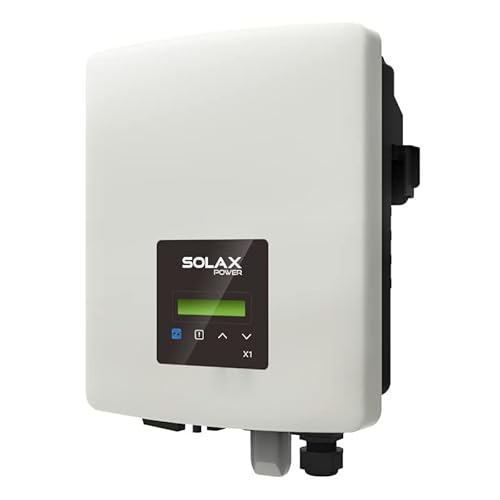

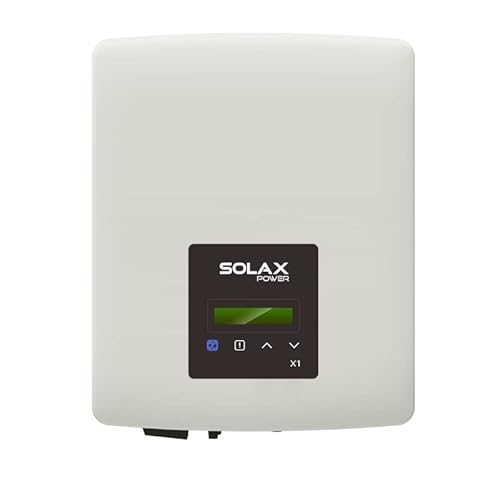

SolaX X1-1.1-S-D MINI G3.1: einphasiger String-Wechselrichter mit einem MPPT

Beschreibung

Für eine kleinere zusammenhängende Modulfläche kann ein einzelner String-Wechselrichter eine übersichtliche Lösung sein. Der SolaX X1-1.1-S-D MINI G3.1 übernimmt die Umwandlung der PV-Gleichspannung in netzgekoppelten Wechselstrom. Sein einphasiger Aufbau und ein MPPT geben der Planung einen klaren Rahmen.

Der mögliche Nutzen liegt in einer passend abgestimmten kleinen PV-Anlage. Wenn Module, Ausrichtung und elektrische Werte zusammenpassen, lässt sich die vorhandene Solarfläche gezielt nutzen. Die vergleichsweise niedrige dokumentierte Startspannung von 50 V ist dabei ein Auswahlmerkmal, aber keine Ertragsgarantie.

Produktbeschreibung

Die konkrete Auswahl heißt X1-1.1-S-D MINI G3.1 und wird im Angebot mit der Artikelnummer 9301.00056.01 geführt. Die EAN lautet 4062852667288. Angaben des MINI-G4-Nachfolgers werden für diese Auswahl nicht verwendet.

Ein MPPT regelt den angeschlossenen String. Die Module dieses Strangs werden als gemeinsam arbeitende Einheit geplant. Stark abweichende Ausrichtungen oder Verschattungen müssen daher bereits bei der Anlagenzusammenstellung berücksichtigt werden.

Das Originaldatenblatt ordnet der 1.1-Ausführung 1100 VA AC-Nennleistung und maximal 1210 VA AC-Scheinleistung zu. Auf der PV-Seite nennt es 1650 Wp maximale Generatorleistung. Diese beiden Seiten werden getrennt betrachtet: Mehr installierte Modulleistung vergrößert nicht automatisch die AC-Nennleistung.

Die Kennzeichnung D steht laut Originalanleitung für die Ausführung mit DC-Schalter. Netzwerküberwachung über die beschriebenen Pocket-Wi-Fi-, LAN- oder GPRS-Lösungen benötigt das passende optionale Zubehör. Ein Kommunikationsadapter wird nicht automatisch als enthalten zugesagt.

Technische Daten und Eigenschaften

Das Originaldatenblatt von SolaX zur X1-MINI-Serie mit X1-1.1-S-D enthält die zugehörige 1.1-Spalte. Die Originalanleitung auf der SolaX-Herstellerseite beschreibt die Baureihe, erklärt D und N sowie Anschluss- und Betriebsbedingungen.

Stringspannung über die Einsatzbedingungen auslegen

Für einen geeigneten String werden Modulanzahl, Leerlaufspannung und Betriebswerte gemeinsam berechnet. Die maximale DC-Spannung darf auch unter den vorgesehenen kalten Bedingungen nicht überschritten werden. Startspannung und MPPT-Arbeitsbereich erfüllen unterschiedliche Aufgaben und werden beide berücksichtigt.

14 A maximaler Eingangsstrom und 16 A maximaler Kurzschlussstrom sind eigene Grenzwerte. Eine passende Stringspannung allein bestätigt deshalb noch keine geeignete Modulwahl. Auch die vollständigen Stromwerte und die erlaubte Generatorleistung gehören zum Abgleich.

Die Solarerzeugung schwankt mit Wetter, Temperatur, Ausrichtung und Schatten. Ein netzgekoppelter String-Wechselrichter ist außerdem auf die vorgesehenen Netzbedingungen angewiesen. Eine unabhängige Versorgung bei Stromausfall wird mit diesem Einzelgerät nicht zugesagt.

Vorteile und Nutzen im Alltag

Eine kleine Anlage klar strukturieren: Ein String und ein MPPT ergeben einen übersichtlichen Planungsansatz für eine geeignete zusammenhängende Modulfläche.

Solarfläche gezielt nutzen: Die beschriebene Leistungsstufe ermöglicht eine Auswahl für kleinere PV-Generatoren. Die tatsächlichen Modulwerte bestimmen, welche Zusammenstellung funktioniert.

DC-Trennung als Gerätemerkmal einbeziehen: Die D-Ausführung besitzt den dokumentierten DC-Schalter. Dieser gehört zu den vorgesehenen Anlagen- und Bedienfunktionen und wird nach Anleitung genutzt.

Überwachung bei Bedarf ergänzen: Passendes optionales Kommunikationszubehör kann die Beobachtung der Erzeugung erweitern. Der gewünschte Datenweg lässt sich damit bereits bei der Anlagenplanung berücksichtigen.

Voraussetzungen sowie Vor- und Nachteile

Installation, elektrischer Anschluss und Inbetriebnahme erfolgen durch geeignete Fachkräfte nach Originalanleitung und den Anforderungen des konkreten Netzanschlusses. Ein 1100-VA-Stringgerät wird nicht allein aufgrund seiner kleinen Baugröße als beliebige Steckdosenlösung behandelt.

Montagefläche, Abstände, Umgebung und Leitungswege müssen zu den Herstellerbedingungen passen. IP66 ersetzt keine Prüfung von direkter Sonneneinstrahlung, Wärmeabgabe oder der gesamten Installation. Steckverbindungen werden passend ausgewählt und fachgerecht hergestellt.

Für Überwachung wird die tatsächlich unterstützte optionale Komponente benötigt. Netzanschluss, Monitoring und mögliche externe Messfunktionen sind unterschiedliche Aufgaben. Ein Speicher oder ein Batterieladepfad ist hier nicht als integrierte Funktion enthalten.

Vorteile

• Einphasige kleine String-Leistungsstufe
• Ein MPPT für einen passenden String
• 50 V dokumentierte Startspannung
• DC-Schalter der D-Ausführung
• Optionale Überwachungslösungen beschrieben

Grenzen

• Stringwerte müssen über alle Bedingungen passen
• Ein gemeinsamer MPPT für den String
• Fachgerechter fester Netzanschluss erforderlich
• Keine integrierte Speicher- oder eigenständige Ersatzstromfunktion

Kundenerfahrungen und Datengrundlage

Die Beschreibung beruht auf dem genauen Angebot und den Originalunterlagen zur passenden X1-MINI-Baureihe. Eigene Ertrags-, Wirkungsgrad- oder Langzeittests liegen nicht vor. Nenn- und Maximalwerte werden deshalb als Herstellerangaben eingeordnet.

Hilfreiche Erfahrungen nennen Generation, Modulbelegung und Ausrichtung. Ein Bericht zum MINI G4 oder zu einer anderen Leistungsklasse kann abweichende Spannungs- und Stromgrenzen betreffen.

Häufige Fragen zu SolaX X1-1.1-S-D MINI G3.1

Wie viele MPPT besitzt diese Ausführung?

Einen MPPT mit einem Stringanschluss laut Originaldatenblatt.

Sind 1650 W die AC-Ausgangsleistung?

Nein. 1650 Wp beziehen sich auf den PV-Generator. Das Datenblatt nennt 1100 VA AC-Nennleistung und maximal 1210 VA AC-Scheinleistung.

Was bedeutet D in der Modellkennung?

Die Originalanleitung erklärt D als Ausführung mit DC-Schalter. N bezeichnet dort die Variante ohne diesen Schalter.

Ist eine WLAN-Überwachung automatisch enthalten?

Die Anleitung beschreibt passende optionale Pocket-Komponenten. Ein entsprechender Adapter wird mit diesem Angebot nicht als sicher enthalten zugesagt.

Kann das Gerät bei Stromausfall unabhängig versorgen?

Eine solche Funktion wird nicht zugesagt. Das Gerät ist als netzgekoppelter String-Wechselrichter beschrieben.

Vergleich mit ähnlichen Produkten

Ein Mikrowechselrichter wird anders in den Modulaufbau eingebunden und kann einzelne Module beziehungsweise Eingänge getrennt regeln. Der X1-MINI betrachtet den vorgesehenen String gemeinsam. Ausrichtung, Modulwerte und Montagekonzept entscheiden mit über die Wahl.

Ein Hybrid-Wechselrichter enthält zusätzliche Speicherfunktionen. Dieses MINI-Angebot steht für die beschriebene netzgekoppelte PV-Umwandlung. Der Vergleich beginnt deshalb bei den tatsächlich benötigten Aufgaben der Anlage.

Anwendungsbeispiele

Eine kleine zusammenhängende Dachfläche planen: Lass die genaue Modulzahl und die elektrischen Stringwerte berechnen. Eine einheitlich geeignete Ausrichtung vereinfacht den gemeinsamen MPPT-Aufbau.

Bestehenden String auf Eignung prüfen: Notiere Module, Anzahl und Anschlusswerte. Der Fachbetrieb gleicht sie mit den Grenzwerten der konkreten G3.1-Ausführung ab.

Erzeugungsbeobachtung ergänzen: Wähle mit dem Installationsbetrieb den unterstützten Kommunikationsweg. Danach kann die Erzeugung im vorgesehenen System beobachtet werden.

Fazit

Der SolaX X1-1.1-S-D MINI G3.1 bietet einen klar abgegrenzten einphasigen Aufbau für einen passenden kleinen PV-String. Ein MPPT, die 50-V-Startspannung und der DC-Schalter der D-Ausführung sind konkrete Auswahlmerkmale.

Mit sorgfältig berechneten Stringwerten und fachgerechter Installation lässt sich eine geeignete Solarfläche übersichtlich in die netzgekoppelte Erzeugung einbinden. Der Nutzen entsteht aus der passenden Abstimmung von Modulen, Standort und Anschluss.
