ZAMEL LIW-01: Zählerimpulse per WLAN in SUPLA auswerten

Beschreibung

Ein vorhandener Zähler kann mehr Einblick in den Alltag geben, wenn seine Daten bequem ausgewertet werden. Der ZAMEL LIW-01 nutzt dafür einen passenden Impulsausgang: Er zählt die Signale und macht die daraus berechneten Verbrauchswerte in der SUPLA-Umgebung zugänglich.

Das ist interessant, wenn etwa Tagesverläufe oder monatliche Entwicklungen besser nachvollzogen werden sollen. Statt den mechanischen oder digitalen Zählerstand für jede Betrachtung von Hand zu notieren, entsteht mit korrekt eingerichteter Impulszählung ein zusätzlicher Zugang zur Verbrauchsentwicklung.

Produktbeschreibung

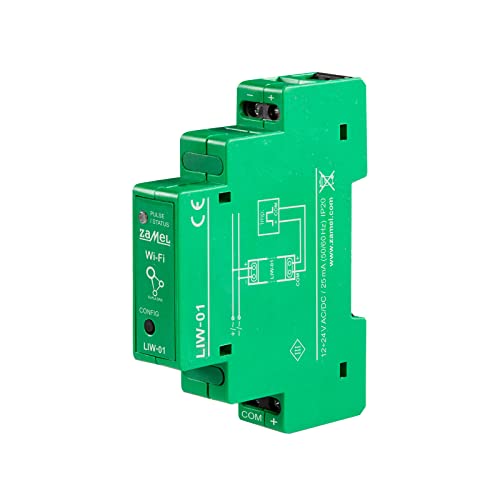

Die genaue Modellbezeichnung lautet LIW-01 von ZAMEL; das Angebot führt die EAN 5903669451723 und die Artikelzuordnung 5460. Das grüne Gerät ist ein universeller WLAN-Impulszähler für den Einbau auf einer DIN-Hutschiene.

Seine Aufgabe beginnt am elektrischen Impulssignal eines geeigneten vorhandenen Zählers oder Impulsmoduls. Der LIW-01 selbst misst weder den Wasserstrom in einem Rohr noch den Gasfluss oder direkt die elektrische Leistung eines Haushaltsgeräts. Der vorgeschaltete Zähler erzeugt die zu zählenden Signale.

Die Originalanleitung beschreibt einen Eingang für geeignete S0-Impulse nach EN 62053-31 beziehungsweise passende OC-Impulsausgänge. Die genaue elektrische Kombination wird vor dem Anschluss fachlich geprüft. Ein optischer Lesekopf oder ein beliebiger LED-Sensor gehört nicht automatisch zum Set.

In SUPLA werden Zählertyp und Impulsfaktor passend eingestellt. Erst die richtige Zuordnung von Impulsen zu kWh oder Kubikmetern macht aus dem Rohsignal einen sinnvollen Verbrauchswert. Die App unterstützt die vorgesehene Anzeige einschließlich grafischer Auswertung.

Technische Daten und Eigenschaften

Die ZAMEL-Originalanleitung zum LIW-01 erläutert Impulseingang, separate Spannungsversorgung, Montage und SUPLA-Konfiguration. Sie beschreibt ausdrücklich die Zuordnung des Impulsfaktors zur ausgewählten Verbrauchseinheit.

Der richtige Impulsfaktor macht aus Signalen brauchbare Verbrauchsdaten

Ein Zähler kann beispielsweise eine bestimmte Anzahl Impulse je kWh oder Kubikmeter ausgeben. Dieser Faktor wird vom konkreten Zähler übernommen und im System richtig eingetragen. Ein falsch eingestellter Faktor führt trotz korrekt gezählter Signale zu falschen Verbrauchswerten.

Auch der Startpunkt zählt. Die Zählsumme des Impulsmoduls und der offizielle Zählerstand müssen nicht automatisch identisch beginnen. Für die eigene Auswertung wird deshalb nachvollziehbar festgehalten, auf welchen Zeitraum und Ausgangswert sich die Daten beziehen.

Die WLAN-Abdeckung am Verteiler ist ein weiterer praktischer Punkt. Ein geschlossener Schrank und die bauliche Umgebung können den Empfang beeinflussen. Nach der Installation werden Verbindung und Datenverlauf am tatsächlichen Standort geprüft.

Vorteile und Nutzen im Alltag

Verbrauchsverläufe leichter ansehen: Die SUPLA-Anzeige macht zeitliche Entwicklungen zugänglich. Das hilft, typische Tagesabläufe und auffällige Veränderungen besser zu erkennen.

Vorhandene Impulssignale nutzen: Ein geeigneter Zähler kann seine Daten zusätzlich für eine digitale Übersicht bereitstellen. Der vorhandene Messpunkt bleibt die Grundlage des Systems.

Mehrere Verbrauchsarten als Anwendung betrachten: Strom, Wasser oder Gas sind mögliche Einsatzbereiche, wenn der jeweilige Zähler einen geeigneten Ausgang besitzt. Die tatsächliche Auswahl erfolgt anhand dieses Ausgangs.

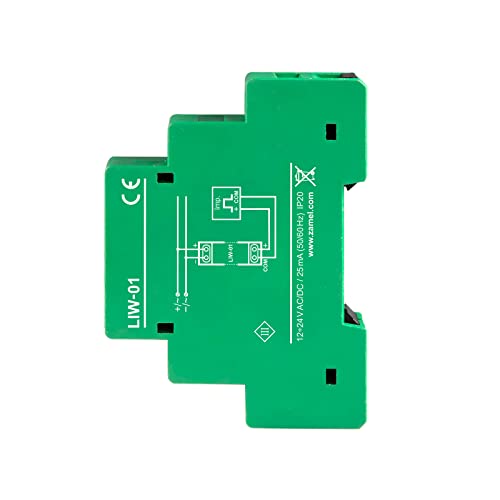

Wenig Platz im Verteiler einplanen: Mit 17,5 mm Breite besitzt das Gerät einen klar benannten Platzbedarf. Die separate Versorgung und nötige Leitungsführung werden bei der Planung mit berücksichtigt.

Voraussetzungen sowie Vor- und Nachteile

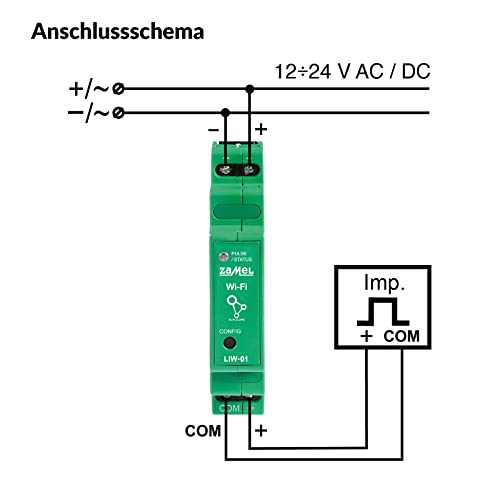

Anschluss und Inbetriebnahme übernimmt eine Elektrofachkraft. Sie prüft Impulsausgang, Leitungsführung und Versorgung. Der LIW-01 wird mit 12–24 V AC/DC betrieben und nicht direkt an 230 V angeschlossen. Eine passende Versorgungsquelle ist separat erforderlich.

Die Messquelle muss einen kompatiblen elektrischen Impulsausgang bereitstellen. Ohne diesen Ausgang entsteht durch den LIW-01 allein keine Verbrauchsmessung. Eingriffe in plombierte oder fremde Zählerbereiche werden nicht als Teil einer einfachen Selbstmontage beschrieben.

Für die vorgesehene SUPLA-Cloud-Nutzung werden Netzwerk, Internetzugang und passende Kontoeinrichtung benötigt. Die zusätzlichen Auswertungen ersetzen keine amtliche oder vertragliche Verbrauchsabrechnung. Aus sichtbaren Daten allein folgt keine feste Energie- oder Kostenersparnis.

Vorteile

• Universelle Impulszählung für passende Messquellen
• WLAN-Übertragung in die SUPLA-Umgebung
• Grafische Verbrauchsbetrachtung vorgesehen
• Schmales Hutschienengehäuse
• 12–24-V-AC/DC-Versorgung möglich

Grenzen

• Kompatibler vorhandener Impulsausgang erforderlich
• Passende separate Stromversorgung nötig
• Impulsfaktor und Zählstart richtig konfigurieren
• WLAN-Abdeckung und SUPLA-Einrichtung erforderlich

Kundenerfahrungen und Datengrundlage

Grundlage sind das exakte Angebot und die Originalanleitung von ZAMEL. Eigene Prüfungen zu Impulserfassung, Datenlücken oder Langzeitbetrieb liegen nicht vor. Eine bestimmte Messgenauigkeit der gesamten Kombination wird daraus nicht als selbst geprüftes Ergebnis angegeben.

Hilfreiche Erfahrungen nennen den vorgeschalteten Zähler, dessen Impulsausgang und den eingestellten Faktor. Ein Wert kann nur dann sinnvoll verglichen werden, wenn Messquelle, Einheit und Zeitraum zusammenpassen.

Häufige Fragen zu ZAMEL SUPLA LIW-01

Misst der LIW-01 direkt den Stromverbrauch?

Er zählt passende elektrische Impulse eines vorgeschalteten Zählers. Die eigentliche Verbrauchsmessung übernimmt diese Messquelle.

Kann das Gerät auch Wasser oder Gas erfassen?

Die Anwendung ist möglich, wenn der entsprechende Zähler einen kompatiblen Impulsausgang bereitstellt und die Einheit korrekt eingerichtet wird.

Brauche ich ein Netzteil?

Eine passende separate 12–24-V-AC/DC-Versorgung ist erforderlich. Ein direkter Anschluss an 230 V ist nicht vorgesehen.

Welches WLAN wird benötigt?

Die Anleitung nennt 2,4 GHz und IEEE 802.11b/g/n. Der Empfang muss am tatsächlichen Einbauort ausreichen.

Warum ist der Impulsfaktor wichtig?

Er legt fest, wie viele Impulse einer kWh oder einem Kubikmeter entsprechen. Eine falsche Einstellung verändert den berechneten Verbrauch.

Vergleich mit ähnlichen Produkten

Ein direktmessender Energiezähler erfasst elektrische Größen selbst. Der LIW-01 übernimmt dagegen die Impulse eines vorhandenen kompatiblen Zählers. Die Auswahl beginnt deshalb bei der verfügbaren Messquelle.

Ein optischer Lesekopf verarbeitet eine dafür vorgesehene Schnittstelle oder Lichtsignale. Dieser Impulszähler benötigt die beschriebenen elektrischen Signale. Die Systeme sind nicht ohne passenden Abgleich austauschbar.

Anwendungsbeispiele

Einen Stromzähler mit Impulsausgang ergänzen: Erfasse Zählertyp und Impulsfaktor. Lass die elektrische Eignung und den Anschluss fachlich prüfen und vergleiche danach einen überschaubaren Zeitraum.

Wasserverbrauch anschaulicher machen: Prüfe, ob der vorhandene Wasserzähler ein kompatibles Impulsmodul besitzt. Richte anschließend Einheit und Impulsfaktor passend ein.

Den Einbau im Verteiler vorbereiten: Plane Platz, geeignete Versorgung und WLAN-Abdeckung gemeinsam. Kontrolliere nach der Inbetriebnahme Verbindung und plausiblen Datenverlauf.

Fazit

Der ZAMEL LIW-01 macht geeignete Zählerimpulse für einen digitalen Verbrauchsüberblick nutzbar. Das schmale Gerät und die SUPLA-Anbindung können den Zugang zu Strom-, Wasser- oder Gasverbrauchsdaten erleichtern.

Mit kompatibler Messquelle, passender separater Versorgung und korrekt eingestelltem Impulsfaktor entsteht eine nachvollziehbare Auswertung. Der praktische Nutzen liegt darin, die Entwicklung des eigenen Verbrauchs besser zu verstehen.
