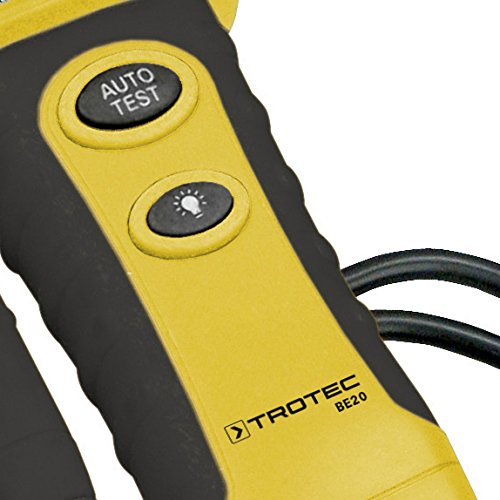

TROTEC BE20: Zweipoliger Spannungsprüfer mit LED-Anzeige und Durchgangsprüfung

Beschreibung

Ein klar ablesbares Prüfergebnis und passende Zusatzfunktionen können den Arbeitsablauf einer Elektrofachkraft übersichtlicher machen. Der TROTEC BE20 bündelt dafür zweipolige Spannungsanzeige, Durchgangsprüfung und Drehfeldrichtungsanzeige in einem Gerät mit LED-Signalen.

Eine integrierte Taschenlampe ergänzt die Ausstattung für schwerer einsehbare Prüfstellen. Die vorgesehene Nutzung richtet sich ausdrücklich an Elektrofachkräfte, die Messstelle, Gerätegrenzen und sichere Arbeitsverfahren fachgerecht beurteilen können.

Produktbeschreibung

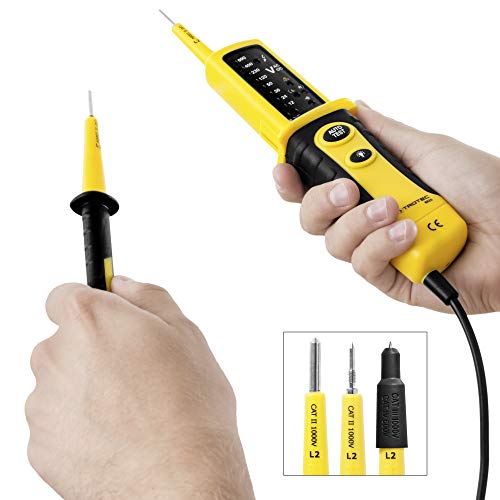

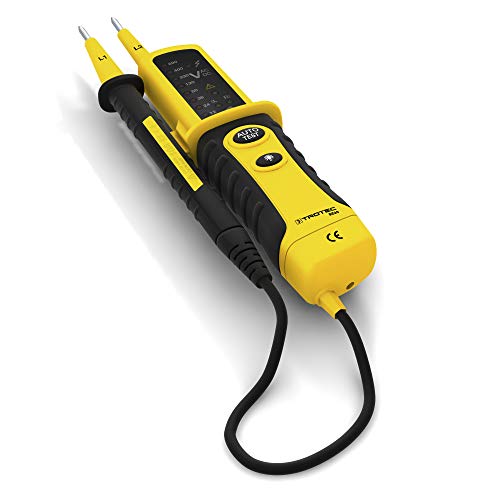

Der BE20 trägt die TROTEC-Artikelnummer 3510205230. Er arbeitet mit zwei Prüfspitzen und zeigt die vorgesehenen Spannungsbereiche über LEDs an. Eine Polaritätsanzeige ergänzt die Einordnung bei der entsprechenden Prüfung.

Die Herstellerdaten unterscheiden klar zwischen Wechsel- und Gleichspannung: Die zweipolige Anzeige ist für 12 bis 400 V AC und 12 bis 690 V DC vorgesehen. Die Messkreiskategorie wird mit CAT III 600 V angegeben. Der größere DC-Anzeigebereich erweitert nicht automatisch die zulässige Kategorie jeder Anwendung.

Die Durchgangsprüfung besitzt eine optische und akustische Anzeige. Zusätzlich ist eine Drehfeldrichtungsanzeige für den dafür vorgesehenen Anwendungsbereich beschrieben. Eine einpolige Phasenprüfung gehört ebenfalls zur Ausstattung, ersetzt jedoch keine zweipolige Prüfung.

Die zweipolige Spannungsprüferfunktion arbeitet laut Anleitung ohne Batterieversorgung. Für die weiteren Funktionen werden zwei AAA-Batterien benötigt. Die integrierte Taschenlampe ist ein zusätzliches Hilfsmittel für die Sicht am Prüfplatz und keine Messfunktion.

Technische Daten und Eigenschaften

Die offizielle TROTEC-Produktseite zum BE20 und die aktuelle deutsche Originalanleitung beschreiben Funktionen, technische Grenzen und vorgesehene Personalqualifikation.

Spannungsbereich und Messaufgabe passend auswählen

Der praktische Nutzen liegt in der Zusammenstellung mehrerer Prüffunktionen. Für die konkrete Aufgabe wählt die Elektrofachkraft das geeignete Verfahren und beachtet sowohl Messbereich als auch Messkreiskategorie. Eine Zusatzfunktion wird dabei entsprechend ihrer eigenen Bedingungen eingesetzt.

Die LED-Anzeige dient der vorgesehenen Anzeige von Spannungsbereichen. Sie ist keine fein auflösende Digitalanzeige eines Präzisionsmultimeters. Welche Aussage für eine Entscheidung benötigt wird, bestimmt deshalb auch die Auswahl des passenden Prüf- oder Messgeräts.

Vorteile und Nutzen im Alltag

Mehrere Prüffunktionen zusammen nutzen: Spannungsanzeige, Durchgangsprüfung und Drehfeldrichtungsanzeige stehen im selben Gerät bereit. Das kann die Zusammenstellung des Werkzeugbestands für passende Arbeiten erleichtern.

Optische und akustische Hinweise erhalten: Bei der vorgesehenen Durchgangsprüfung ergänzen sich Licht- und Tonsignal. Die Wahrnehmbarkeit wird für die tatsächliche Arbeitsumgebung beurteilt.

Die Prüfstelle besser sehen: Die integrierte Taschenlampe unterstützt die Orientierung an weniger gut beleuchteten Stellen. Eine geeignete Arbeitsumgebung bleibt trotzdem Voraussetzung.

Spannungsfunktion unabhängig von Zusatzbatterien nutzen: Die zweipolige Spannungsprüferfunktion ist laut Hersteller ohne Batterieversorgung möglich. Für die übrigen Funktionen wird der Batteriebedarf gesondert berücksichtigt.

Voraussetzungen sowie Vor- und Nachteile

Die Originalanleitung sieht die Verwendung durch Elektrofachkräfte unter Einhaltung sicherer Arbeitsverfahren vor. Vor und nach der Benutzung ist die Funktionsfähigkeit entsprechend Herstelleranleitung zu prüfen. Beschädigte Geräte oder unklare Anzeigen schließen einen Einsatz aus. Die einpolige Phasenprüfung kann durch Umgebungsbedingungen beeinflusst werden und dient nicht allein zum Feststellen von Spannungsfreiheit.

Für Spannungsprüfungen nennt die Anleitung maximal 30 Sekunden Einschaltdauer und anschließend zehn Minuten Ruhezeit. Diese Grenzen gehören zur tatsächlichen Einsatzplanung. Durchgangsprüfungen werden ausschließlich unter den dafür vorgeschriebenen spannungsfreien Bedingungen durchgeführt.

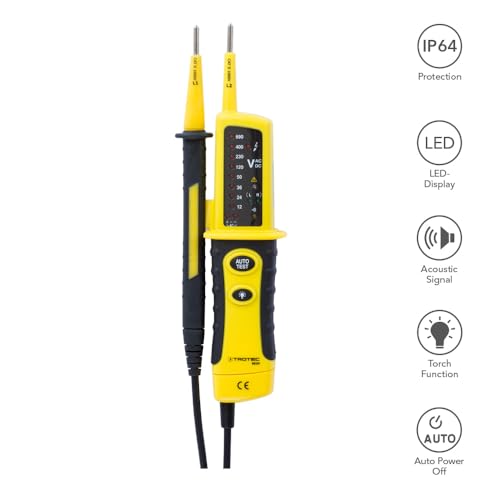

IP64 bedeutet keine Freigabe für die Benutzung mit nassem Gerät, feuchten Händen oder bei beliebigen Wetterbedingungen. Die Anleitung schließt Nässe und hohe Luftfeuchtigkeit als Fehlanwendung aus. Messkreiskategorie, AC-/DC-Bereich und alle weiteren Herstellerbedingungen müssen gleichzeitig zur Aufgabe passen.

Vorteile

• Zweipolige Spannungsanzeige mit LEDs
• Optische und akustische Durchgangsprüfung
• Drehfeldrichtungsanzeige
• Integrierte Taschenlampe
• Zweipolige Spannungsfunktion laut Hersteller ohne Batterieversorgung

Grenzen

• Nur für entsprechend qualifizierte Elektrofachkräfte
• Keine universelle Präzisionsmessung per Digitalanzeige
• Maximal 30 Sekunden Spannungsprüfung und zehn Minuten Ruhezeit
• Einpolige Phasenprüfung ersetzt keine zweipolige Prüfung

Kundenerfahrungen und Datengrundlage

Die Beschreibung beruht auf dem genauen Angebot und den offiziellen TROTEC-Unterlagen. Eigene Vergleichsmessungen oder Funktionsprüfungen an einer Anlage wurden nicht durchgeführt. Aussagekräftige Anwenderberichte sollten die konkrete Prüfaufgabe und die eingehaltenen Einsatzbedingungen nennen.

Häufige Fragen zu TROTEC BE20 zweipoliger Spannungsprüfer

Welchen Wechselspannungsbereich nennt TROTEC?

Für die zweipolige Spannungsanzeige nennt der Hersteller 12 bis 400 V AC. Für Gleichspannung ist ein eigener Bereich von 12 bis 690 V DC angegeben.

Braucht die Spannungsprüfung Batterien?

Die zweipolige Spannungsprüferfunktion arbeitet laut Anleitung ohne Batterieversorgung. Die weiteren Funktionen benötigen zwei 1,5-V-AAA-Batterien.

Ist der BE20 ein präzise auflösendes Digitalmultimeter?

Er zeigt die vorgesehenen Spannungsbereiche über LEDs an. Für andere Messaufgaben oder eine feinere numerische Auflösung wird ein entsprechend geeignetes Messgerät ausgewählt.

Wie lange darf eine Spannungsprüfung dauern?

Die Originalanleitung nennt maximal 30 Sekunden und anschließend zehn Minuten Ruhezeit zwischen Spannungsprüfungen.

Kann die einpolige Prüfung Spannungsfreiheit allein nachweisen?

Nein. Sie ersetzt keine zweipolige Prüfung. Die sichere Beurteilung und die vorgeschriebenen Arbeitsverfahren liegen bei der qualifizierten Elektrofachkraft.

Vergleich mit ähnlichen Produkten

Ein einfacherer einpoliger Prüfer stellt eine andere Geräteart dar und ersetzt die zweipolige Prüfung nicht. Der BE20 kombiniert dafür vorgesehene Spannungsanzeigen mit mehreren Zusatzfunktionen in einem gemeinsamen Gehäuse.

Ein Digitalmultimeter bietet je nach Modell weitere Messgrößen und eine numerische Auflösung. Ein Installationstester kann wiederum zusätzliche Prüfaufgaben übernehmen. Entscheidend ist die konkrete Aufgabe; die Funktionen dieser unterschiedlichen Geräteklassen werden nicht pauschal gleichgesetzt.

Anwendungsbeispiele

Prüfausstattung für geeignete Installationsarbeiten: Eine Elektrofachkraft berücksichtigt den BE20 für Aufgaben innerhalb seiner Bereiche und Messkreiskategorie. Die geplanten Prüfschritte und die vorgeschriebenen Pausen werden entsprechend vorbereitet.

Durchgang im passenden spannungsfreien Aufbau prüfen: Die optische und akustische Anzeige wird für eine dafür geeignete, ordnungsgemäß vorbereitete Prüfaufgabe genutzt. Die Bedingungen aus der Anleitung bestimmen das Vorgehen.

Schlechter einsehbare Prüfstelle beleuchten: Die integrierte Taschenlampe unterstützt die Sicht. Sie ergänzt eine sicher eingerichtete Arbeitsstelle und die passende persönliche Qualifikation.

Fazit

Der TROTEC BE20 ist eine kompakte Ergänzung für qualifizierte Elektrofachkräfte, die zweipolige Spannungsanzeige und passende Zusatzfunktionen zusammen benötigen. LED-Signale, Durchgangsprüfung, Drehfeldrichtungsanzeige und Taschenlampe bilden ein zweckgerichtetes Gesamtpaket. Sein Nutzen entfaltet sich innerhalb der klar beschriebenen Mess- und Einsatzgrenzen.
