PC473-R-W-TY – Stromverbrauch und Erzeugung mit drei Messklemmen verfolgen

Beschreibung

Wann steigt der Strombedarf, und wie verändert sich die Bilanz, wenn die Solaranlage produziert? Der PC473-R-W-TY kann solche Zusammenhänge mit Messwerten und zeitlichen Verläufen greifbarer machen. Drei externe Stromwandler erfassen die dafür vorgesehenen Leiter, während die App die Daten zusammenführt.

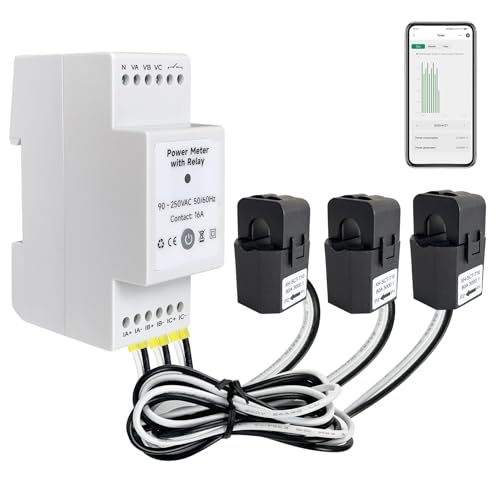

Die ausgewählte EPMC473*80A-Ausführung bringt drei 80-A-Messklemmen mit. Zusätzlich besitzt das Gerät einen separat zu betrachtenden Schaltkontakt. Für einen hilfreichen und korrekten Aufbau sind die Zuordnung der Phasen, die Richtung der Messklemmen und eine fachgerechte Installation entscheidend.

Produktbeschreibung

Das exakte Angebot nennt die Gerätefamilie PC473-R-W-TY und als Hersteller Zhangzhou Lilliput. Die originalen OWON-Unterlagen beschreiben diese Mess- und Relaiskombination. Sie unterstützt geeignete einphasige sowie dreiphasige Systeme und misst unter anderem Spannung, Strom, Wirkleistung, Leistungsfaktor und Frequenz.

Die Messung ist bidirektional beschrieben. Das Originalhandbuch unterscheidet positive Leistung beim Verbrauch und negative Leistung bei Erzeugung, abhängig von der korrekten Messrichtung. So lässt sich eine passende PV-Messaufgabe einplanen, ohne jede Rückspeisung pauschal als Verbrauch zu zählen.

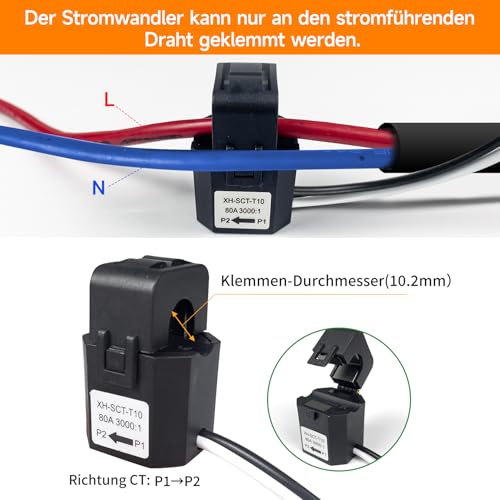

Die Stromwandler werden um die dafür bestimmten einzelnen Leiter geführt. Ein vollständiges mehradriges Kabel einfach gemeinsam zu umklammern ist nicht der dokumentierte Messaufbau. Auch die Zuordnung zu den Spannungsanschlüssen muss stimmen. Diese Arbeiten gehören in fachkundige Hände.

Der potentialfreie Relaiskontakt ergänzt die reine Messung um Schaltmöglichkeiten. Die Herstellerunterlagen nennen dafür 16 A, während die 80 A die Messwandlerauswahl bezeichnen. Diese beiden Werte erfüllen unterschiedliche Aufgaben und dürfen nicht als gleiche Schaltfreigabe verstanden werden.

Technische Daten und Eigenschaften

Die Original-Kurzanleitung zum PC473-R-W-TY und das Herstellerdatenblatt dokumentieren Messrichtung, Relais und CT-Optionen. Die konkrete Auswahl mit drei 80-A-CT ist dem exakten Angebot und dessen Originalabbildungen zugeordnet.

Aus Messverläufen praktische Erkenntnisse gewinnen

Ein Verlauf kann zeigen, wann der Verbrauch ansteigt oder zurückgeht. Für eine sinnvolle Auswertung müssen Messort und angeschlossene Stromkreise bekannt sein. Der Monitor erkennt nicht automatisch jedes Haushaltsgerät anhand seines Namens.

Der Hersteller nennt für Energiedaten einen Berichtszyklus von 15 Sekunden. „Echtzeit“ bedeutet damit keine lückenlose hochfrequente Aufzeichnung jedes kurzen Einschaltimpulses. Schaltzustandsänderungen werden laut Datenblatt unmittelbar gemeldet.

Die dokumentierten Genauigkeitsangaben sind Herstellerwerte. Eine Messung zur eigenen Übersicht ist nicht automatisch eine zugelassene Abrechnung. Eine MID- oder Eichfreigabe ist in den ausgewerteten Unterlagen nicht belegt.

Vorteile und Nutzen im Alltag

Verbrauch zeitlich einordnen: Verläufe helfen, wiederkehrende Lastspitzen und Ruhezeiten besser zu erkennen.

Erzeugung mit betrachten: Die dokumentierte Richtungsunterscheidung ermöglicht passende Messaufbauten mit Verbrauch und Produktion.

Drei Kanäle nutzen: Der Aufbau lässt sich für geeignete ein- oder dreiphasige Aufgaben planen.

Schaltmöglichkeiten ergänzen: Der getrennte Kontakt kann in einem dafür ausgelegten Last- oder Steuerkonzept eingesetzt werden.

Voraussetzungen sowie Vor- und Nachteile

Installation, Phasenzuordnung und Absicherung muss eine Elektrofachkraft planen. Die Verteilung enthält Netzspannung; aufklappbare Stromwandler machen den gesamten Einbau nicht zu einer gefahrlosen Laienarbeit.

Prüfe mit dem Fachbetrieb Messbereich und Leiterdurchmesser. Eine größere CT-Ausführung ist nicht automatisch durch bloßes Austauschen der Klemme korrekt nutzbar; Gerät, Wandlerverhältnis und Einstellung müssen zusammenpassen.

Für den Relaiskontakt sind Spannung, Lastart und Einschaltstrom der vorgesehenen Anwendung zu prüfen. Eine allgemeine 16-A-Angabe ist keine Freigabe für jede Motorlast. Ein passendes Schütz kann je nach Aufbau erforderlich sein.

WLAN am Einbauort und die App-Voraussetzungen müssen passen. Die Unterlagen beschreiben Verbindungen zu Router und Cloud. Eine rein lokale, internetunabhängige Einbindung wird damit nicht pauschal zugesagt.

Vorteile

• Bidirektionale Messung in Originalunterlagen beschrieben.
• Drei 80-A-CT der exakten Auswahl zugeordnet.
• Separater potentialfreier Kontakt und zeitliche Verläufe.

Grenzen

• Fachgerechter Einbau und korrekte CT-Zuordnung erforderlich.
• 80 A Messbereich sind keine 80-A-Schaltleistung.
• Keine belegte eichrechtliche Abrechnungsfreigabe.

Kundenerfahrungen und Datengrundlage

Grundlage sind das genaue Angebot, die Originalbilder und die OWON-Originalunterlagen. Ein eigener Genauigkeits-, Installations-, Cloud- oder Relaisbelastungstest wurde nicht durchgeführt.

Hilfreiche Erfahrungen nennen Messaufbau, Phasenzuordnung, Firmware und App-Version. Abweichende Messwandler oder falsche Richtung können Vergleiche sonst verfälschen.

Häufige Fragen zu PC473-R-W-TY Energiemonitor, EPMC473 mit 3 × 80-A-CT

Kann das Gerät 80 A schalten?

Die 80 A beziehen sich auf die gewählte Messwandlerausführung. Der separate potentialfreie Kontakt ist mit 16 A angegeben und muss passend zur Last geplant werden.

Erfasst es auch Einspeisung?

Das Originalhandbuch beschreibt bidirektionale Messung mit positiven und negativen Leistungswerten bei korrekter CT-Ausrichtung.

Kann ich den Stromwandler um ein ganzes Stromkabel legen?

Der dokumentierte Aufbau erfasst die dafür bestimmten einzelnen Leiter. Die korrekte Montage und Spannungszuordnung übernimmt eine Elektrofachkraft.

Ist es ein Abrechnungszähler?

Eine MID- oder Eichzulassung ist in den ausgewerteten Unterlagen nicht belegt.

Spart der Monitor automatisch Strom?

Die Messwerte liefern Informationen. Einsparungen entstehen erst durch passende Änderungen im Verbrauch oder eine sinnvoll geplante Steuerung; eine feste Ersparnis ist nicht zugesagt.

Vergleich mit ähnlichen Produkten

Ein einfacher Steckdosenmesser eignet sich für einzelne angeschlossene Geräte. Der PC473 ist für einen fachgerecht installierten Messaufbau in der Verteilung gedacht und erfordert entsprechend mehr Planung.

Ein reiner CT-Energiemonitor kann auf Schaltfunktionen verzichten. Beim PC473 kommt ein potentialfreier Kontakt hinzu, dessen elektrische Grenzen getrennt vom CT-Messbereich zu beurteilen sind.

Anwendungsbeispiele

Lastspitzen nachvollziehen: Du vergleichst bekannte Nutzungszeiten mit den aufgezeichneten Verläufen und suchst nach verständlichen Verbrauchsmustern.

Solarerzeugung richtig erfassen: Der Fachbetrieb legt Messpunkte, Phasen und CT-Richtung für den gewünschten Verbrauchs- und Erzeugungsblick fest.

Eine geeignete Schaltaufgabe planen: Vor einer Automatisierung werden Kontaktbelastung, Einschaltstrom und das Verhalten nach Spannungsrückkehr geklärt.

Fazit

Der PC473-R-W-TY kann den Blick auf Verbrauch und Erzeugung deutlich anschaulicher machen. Drei Messkanäle, App-Verläufe und ein separater Schaltkontakt bieten dafür vielseitige Ansatzpunkte.

Seine Ausstattung entfaltet den Nutzen mit einem korrekt geplanten Messaufbau. Wer 80-A-CT und 16-A-Kontakt sauber unterscheidet und den Einbau fachgerecht ausführen lässt, kann die Funktionen gezielt einsetzen.
