75,70 €
Zwischen zwei vorgesehenen 230-V-Quellen automatisch wechseln: Die Offgridtec US230/12 mit Artikelnummer 8-01-010710 übernimmt die Vorrangschaltung zwischen einem geeigneten Wechselrichter und einer Netzversorgung. Die Originalanleitung nennt maximal 12 A und 2700 VA. Das Gerät wird fest und fachgerecht installiert; der verwendete Wechselrichter muss die geforderte galvanische Trennung besitzen. Die Umschaltung ist keine unterbrechungsfreie Versorgung.
Beschreibung
Steht zeitweise ein externer Stromanschluss zur Verfügung und wird sonst eine Batterieanlage genutzt, entsteht eine praktische Planungsfrage: Welche Quelle soll die Verbraucher versorgen? Die Offgridtec US230/12 kann den vorgesehenen Wechsel zwischen Netz und einem geeigneten Wechselrichter automatisch übernehmen.
Die Vorrangquelle wird im fachgerecht aufgebauten System festgelegt. Das ist interessant für entsprechend geplante Insel- oder mobile Versorgungsanlagen, in denen beide Betriebsphasen regelmäßig vorkommen. Eine klar aufgebaute Umschaltung macht den Quellenwechsel übersichtlicher.
Produktbeschreibung

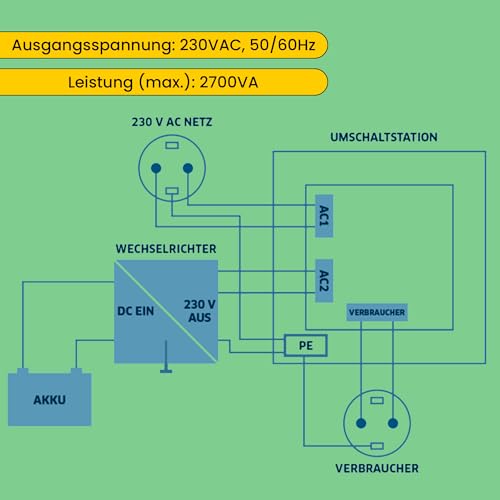

Die Umschaltstation besitzt zwei vorgesehene Wechselstromeingänge und einen Verbraucherausgang. Laut Originalanleitung hat AC2 die höhere Priorität. Welcher Quelle diese Rolle zukommt, wird bei der Anlagenplanung passend zur gewünschten Betriebsweise festgelegt.
Bei Netzvorrang wird die verfügbare externe Versorgung bevorzugt. Alternativ kann ein dafür geeigneter Wechselrichter als bevorzugte Quelle eingeplant werden. Die Station erzeugt selbst keinen Strom und lädt keine Batterie; sie übernimmt die vorgesehene Quellenumschaltung.
Die Herstelleranleitung nennt die Bezeichnung US-12 und die Artikelnummer 8-01-010710. Das konkrete Angebot verwendet zusätzlich die Bezeichnung US230/12 und die EAN 4250497806616. Die Belastungsgrenzen gelten für den gesamten vorgesehenen Verbraucherausgang.

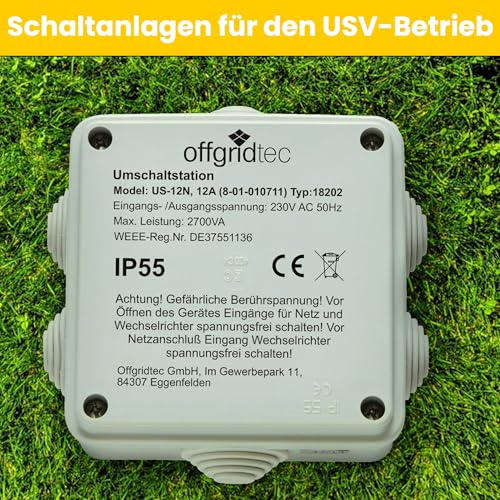

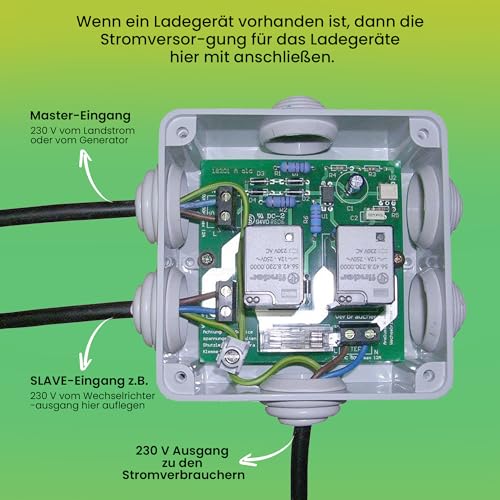

Das Kunststoffgehäuse wird fest montiert. Für die Quellen- und Verbraucheranschlüsse sind Schraubklemmen vorgesehen. Die Lieferung umfasst laut Originalanleitung die Station, eine Erdungsklemme und die Bedienungsanleitung; notwendige weitere Systemkomponenten werden separat geplant.
Technische Daten und Eigenschaften
| Merkmal | Angabe |
|---|---|
| Marke und Modell | Offgridtec US230/12 / US-12 – 8-01-010710 |
| Amazon-ASIN | B07FLN7P9M |
| Artikelnummer | 8-01-010710; Kurznummer 010710 |
| Angebots-EAN | 4250497806616 |
| Modellbezeichnungen | US230/12 im Angebot; US-12 in der Originalanleitung |
| Eingangs- und Ausgangsspannung | 230 V AC, 50 Hz |
| Maximaler Strom | 12 A |
| Maximale Leistung laut Anleitung | 2700 VA; nicht pauschal mit beliebiger Wirkleistung gleichsetzen |
| Quellenanschlüsse | AC1 und AC2 |
| Priorität | AC2 besitzt laut Anleitung Vorrang |
| Interne Sicherung laut Anleitung | T 15 A / 250 V |
| Gehäuse | Kunststoff |
| Gehäuse-Schutzart | IP55; vollständige Installation zusätzlich beachten |

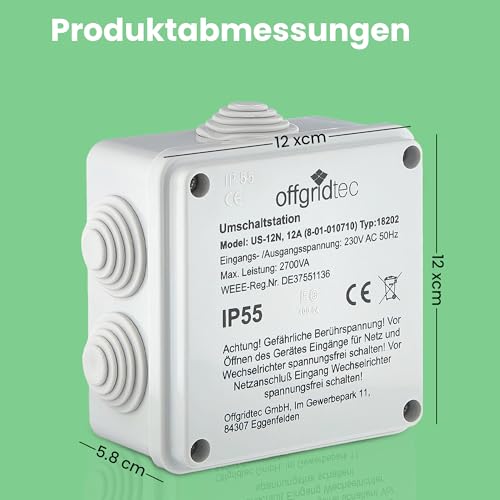

| Abmessungen | 120 × 120 × 58 mm |
| Gewicht | 250 g |
| Montage | Fest installiert, fachgerechter Anschluss |
| Wechselrichtervoraussetzung | Sichere galvanische Trennung zwischen Batterie- und 230-V-Seite |
| Drehstrom | Nicht vorgesehen |
Die Offgridtec-Originalanleitung zur Artikelnummer 8-01-010710 beschreibt das US-12-Schaltprinzip, die zulässigen Quellen und die technischen Anschlussgrenzen.
Die gewünschte Vorrangquelle bewusst festlegen
Bei einem Aufbau mit Netzvorrang kann eine vorhandene externe Versorgung genutzt werden, bevor die Batterie über den Wechselrichter belastet wird. Das kann zur Nutzung an einem vorbereiteten Stellplatz passen. Der Fachbetrieb stimmt die Betriebsweise auf das gesamte Versorgungskonzept ab.
Wechselrichtervorrang ist eine andere vorgesehene Möglichkeit. Dann hängt die verfügbare Energie weiterhin von Batterie, Wandler und deren Einstellungen ab. Die Umschaltstation macht daraus weder einen größeren Speicher noch zusätzliche Wechselrichterleistung.
Ein Quellenwechsel kann die Versorgung unterbrechen und zum Neustart angeschlossener Geräte führen. Die Angebots- und Unterlagenangaben zur Umschaltdauer sind unterschiedlich; eine feste Umschaltzeit wird hier deshalb nicht zugesagt. Für empfindliche oder kritische Verbraucher ist ein gesondert geeignetes Versorgungskonzept erforderlich.
Vorteile und Nutzen im Alltag
Quellenwechsel automatisieren: Die Station übernimmt die vorgesehene Umschaltung innerhalb eines passend geplanten Systems. Das erleichtert wiederkehrende Phasen mit und ohne externe Versorgung.
Prioritäten passend zur Nutzung setzen: Netz- oder Wechselrichtervorrang lassen sich im Aufbau berücksichtigen. So wird das gewünschte Betriebsverhalten bereits bei der Planung festgelegt.
Eine vorhandene Versorgung ergänzen: Ein geeigneter Wechselrichter ohne eigene Vorrangschaltung kann Teil eines entsprechenden Aufbaus werden. Die notwendigen Anschluss- und Schutzbedingungen werden vollständig geprüft.
Den Platzbedarf konkret planen: Mit 120 × 120 × 58 mm ist die Gehäusegröße benannt. Leitungswege und Zugänglichkeit können damit früh in die Einbauplanung einfließen.
Voraussetzungen sowie Vor- und Nachteile
Installation und Inbetriebnahme übernimmt fachkundiges Personal. Die Originalanleitung verlangt einen Wechselrichter mit sicherer galvanischer Trennung zwischen Batterieeingang und 230-V-Ausgang. Beide Quellen und die gesamte Schutzmaßnahme müssen zu diesem Aufbau passen.
Die Grenzen von 12 A und 2700 VA werden einschließlich angeschlossener Verbraucher und deren Einschaltverhalten eingehalten. Die interne Sicherung ersetzt keine vollständige fachgerechte Absicherung der Anlage. Drehstrombetrieb ist laut Anleitung unzulässig.
Die Station wird fest montiert und mit sicher befestigten, nicht berührbaren Anschlüssen betrieben. IP55 ist eine Gehäuseangabe und keine Freigabe für jede beliebige Außeninstallation. Das Gerät wird nicht für improvisierte Rückspeisung in Haussteckdosen verwendet.
Vorteile
- Automatischer Wechsel zwischen vorgesehenen 230-V-Quellen
- Festlegbare Vorrangquelle
- Kompaktes Gehäuse mit dokumentierten Maßen
- Für passende Wechselrichteranlagen als Ergänzung einplanbar
Grenzen
- Galvanisch getrennter geeigneter Wechselrichter erforderlich
- Keine unterbrechungsfreie Versorgung zugesagt
- Maximal 12 A und 2700 VA beachten
- Feste fachgerechte Installation erforderlich
Kundenerfahrungen und Datengrundlage
Grundlage sind das genaue Angebot und die Originalanleitung zur Artikelnummer 8-01-010710. Eigene Umschalt-, Last- oder Langzeittests liegen nicht vor. Insbesondere wird die Bezeichnung USV aus dem Angebot nicht als Zusage einer unterbrechungsfreien Versorgung übernommen.
Hilfreiche Erfahrungen nennen Wechselrichter, Batterieanlage, Vorrangbetrieb und die tatsächlich angeschlossenen Verbraucher. Ein erfolgreicher Quellenwechsel mit einer einfachen Last bestätigt nicht automatisch die Eignung jedes empfindlichen Geräts.
Häufige Fragen zu Offgridtec US230/12 / US-12 – 8-01-010710
Welche Aufgabe übernimmt die Station?
Sie schaltet im vorgesehenen Aufbau automatisch zwischen zwei 230-V-Quellen um und berücksichtigt die festgelegte Priorität.
Welcher Eingang hat Vorrang?
Die Originalanleitung nennt AC2 als Eingang mit höherer Priorität. Die Quellenzuordnung wird fachgerecht nach dem gewünschten Konzept geplant.
Ist ein beliebiger Wechselrichter geeignet?
Nein. Die Anleitung verlangt ausdrücklich sichere galvanische Trennung zwischen Batterie- und 230-V-Seite sowie die passende elektrische Ausführung.
Bleiben Verbraucher beim Umschalten ohne Unterbrechung versorgt?
Das wird nicht zugesagt. Der Quellenwechsel kann eine Unterbrechung und einen Geräteneustart verursachen.
Ist Drehstrombetrieb möglich?
Die Originalanleitung schließt Drehstrombetrieb aus. Beschrieben ist eine 230-V-AC-Anwendung mit 50 Hz.
Vergleich mit ähnlichen Produkten
Ein Wechselrichter mit integrierter Vorrangschaltung kann den Quellenwechsel bereits selbst übernehmen. Diese Station richtet sich an ein dafür geeignetes separates Versorgungskonzept. Ob sie benötigt wird, hängt vom vorhandenen Wandler und Anlagenaufbau ab.
Eine echte unterbrechungsfreie Stromversorgung übernimmt eine andere Aufgabe. Für Verbraucher, die keine Versorgungslücke vertragen, werden Umschaltverhalten und Energiepuffer gesondert geprüft. Die bloße Möglichkeit eines automatischen Wechsels genügt dafür nicht.
Anwendungsbeispiele
Externe Versorgung am Stellplatz nutzen: Erfasse Netzanschluss und vorhandenen Wechselrichter. Besprich mit dem Fachbetrieb, welche Quelle im normalen Betrieb Vorrang haben soll.
Eine Inselanlage mit Reserveversorgung planen: Prüfe das gewünschte Verhalten bei fehlender Batterieenergie. Stimme Quellen, Verbraucher und Schutzmaßnahmen als Gesamtsystem ab.
Einen Einbauplatz vorbereiten: Plane Gehäuseplatz, sichere Leitungswege und Zugänglichkeit. Lass die konkrete Eignung vor der Montage fachlich beurteilen.
Fazit
Die Offgridtec US230/12 kann den automatischen Quellenwechsel in einer passend geplanten Wechselrichteranlage übernehmen. Eine bewusst gewählte Priorität macht den Betrieb mit zeitweise verfügbarer externer Versorgung übersichtlicher.
Geeigneter galvanisch getrennter Wechselrichter, eingehaltene Lastgrenzen und fachgerechte Installation sind dafür die Grundlage. Die Station wird als Umschaltlösung mit möglicher Unterbrechung eingeplant.
Aktuelles Angebot: Offgridtec US230/12 / US-12 – 8-01-010710 bei Amazon ansehen
Hinweis: Dieser Artikel enthält einen Affiliate-Link. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
