Weidmann IR-Optokopf USB: Zählerdaten lokal auslesen

Beschreibung

Wann steigt die Leistungsaufnahme zu Hause, und wie verändert sie sich über den Tag? Ein lokaler Blick auf die Daten des eigenen Stromzählers kann solche Fragen anschaulicher machen. Der Weidmann-IR-Optokopf USB verbindet eine kompatible optische Zählerschnittstelle mit einem passenden Auswertungsrechner.

Das ausgewählte Angebot trägt die Teilenummer M-1200PR. Es handelt sich um einen USB-Schreib-/Lesekopf für die vorgesehenen Infrarotdaten. Mit geeigneter Software lassen sich verfügbare Zählerwerte erfassen und im eigenen System betrachten. Welche Informationen tatsächlich erscheinen, hängt vom Zähler und dessen freigegebener Datenausgabe ab.

Produktbeschreibung

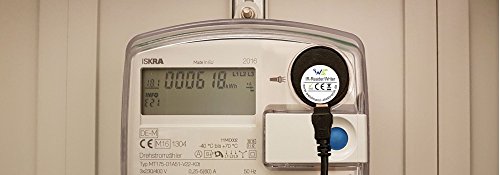

Der Optokopf wird an der dafür vorgesehenen optischen Schnittstelle des kompatiblen Zählers positioniert. Der integrierte Magnet unterstützt die Befestigung ohne Kleben. Der Zähler bleibt dabei eingebaut; das Öffnen des Zählers oder Entfernen von Plomben gehört nicht zur vorgesehenen Anwendung.

Auf der Rechnerseite verwendet der Kopf USB. Der Hersteller beschreibt eine serielle USB-Schnittstelle mit Infrarot-Sende- und Empfangsfunktion. Das passende Auswertungsprogramm verarbeitet anschließend die vom Zähler gelieferten Daten. Der Lesekopf allein stellt noch keine vollständige Visualisierung bereit.

Weidmann nennt die Datenformate SML und ASCII nach IEC 62056-21. Eine Infrarotöffnung am Zähler allein bestätigt jedoch noch nicht die Kompatibilität. Prüfe Modell, Schnittstellenart und Ausgabeformat anhand der Zählerunterlagen und der Herstellerinformationen.

Der Hersteller führt für seinen IR-USB-Kopf ein drei Meter langes USB-Kabel auf. Die Daten können an einem geeigneten lokalen Rechner ausgewertet werden. Für einen dauerhaft laufenden Aufbau werden Kabelweg, Zugriff auf den Rechner und die Stromversorgung gemeinsam geplant.

Technische Daten und Eigenschaften

Grundlage sind die genaue Weidmann-USB-Auswahl und die Weidmann-Originalbeschreibung des IR-USB-Optokopfs. Das Originaldatenblatt Version 1.2 dokumentiert Schnittstelle und unterstützte Datenformate. Angaben zu separat angebotenen S0- oder RS485-Adaptern werden nicht übertragen.

Aus Zählerdaten hilfreiche Beobachtungen machen

Der Optokopf erzeugt keine zusätzliche Messgenauigkeit und ersetzt den Stromzähler nicht. Er überträgt dessen verfügbare Daten an eine geeignete Software. Messwerte, Aktualisierungsintervalle und Auflösung richten sich deshalb nach Zähler und Schnittstellenkonfiguration.

Für den Einstieg lohnt sich eine übersichtliche Darstellung weniger Werte. Beobachte beispielsweise, wie sich eine verfügbare Leistungsanzeige beim Ein- und Ausschalten eines bekannten Verbrauchers verändert. So wird der zeitliche Zusammenhang verständlicher, ohne aus einer Einzelbeobachtung bereits den gesamten Energiebedarf abzuleiten.

Für längerfristige Vergleiche sollten Zeitraum und Bedingungen zusammenpassen. Regelmäßige Aufzeichnungen können Muster sichtbar machen; eine feste Stromersparnis folgt daraus nicht automatisch. Hilfreich wird die Auswertung, wenn daraus nachvollziehbare eigene Entscheidungen entstehen.

Vorteile und Nutzen im Alltag

Den Tagesverlauf kennenlernen: Eine passende lokale Auswertung kann verfügbare Zählerdaten über den Tag darstellen. Dadurch werden wiederkehrende Lastzeiten leichter erkennbar.

Bestehende Daten nutzen: Der Kopf liest die vorgesehene optische Ausgabe des kompatiblen Zählers. Es muss dafür keine zusätzliche Leistungsmessung in die Hausinstallation eingebaut werden.

Ein eigenes Auswertungssystem aufbauen: Die USB-Verbindung bietet eine Grundlage für einen passenden Rechner mit geeigneter Software. Darstellung und Aufzeichnung werden dort nach den eigenen Anforderungen eingerichtet.

Veränderungen nachvollziehen: Mit vergleichbaren Beobachtungszeiträumen lassen sich Unterschiede im Tagesablauf besser einordnen. Das ist praktisch, wenn Nutzungsgewohnheiten bewusster betrachtet werden sollen.

Voraussetzungen sowie Vor- und Nachteile

Prüfe zuerst das genaue Zählermodell und die vorgesehene optische Datenschnittstelle. Hersteller und Messstellenbetreiber können erläutern, welche Ausgabe verfügbar ist und ob dafür eine autorisierte Freischaltung oder PIN erforderlich ist. Eine universelle Kompatibilität mit jedem digitalen Zähler wird nicht zugesagt.

Der Auswertungsrechner benötigt einen passenden USB-Anschluss, gegebenenfalls einen geeigneten Treiber und passende Software. Serielle Parameter und Datenformat werden nach den konkreten Unterlagen eingestellt. Eine bestimmte Smartphone-App oder WLAN-Verbindung ist dem USB-Kopf nicht zugeschrieben.

Der Kopf wird im vorgesehenen Bereich positioniert, ohne Anzeigen, Bedienung oder den Zugang zum Zähler zu behindern. Leitungen werden so geführt, dass sie nicht gequetscht werden oder unter Zug stehen. Vorgaben des Betreibers zum Zählerplatz bleiben maßgeblich.

Verwende das vorgesehene USB-Kabel und beachte die Betriebshinweise. Der Datenblattgrenzwert für die USB-Versorgung beträgt 5 V. Der Lesekopf schaltet keine Haushaltslasten und verändert nicht automatisch den Stromtarif oder die Einstellungen angeschlossener Geräte.

Vorteile

• Lokale USB-Anbindung
• SML und ASCII laut Hersteller unterstützt
• Magnetische Befestigung
• Grundlage für eine individuelle Datenauswertung

Grenzen

• Kompatibilität und Datenausgabe zählerabhängig
• Rechner und geeignete Software zusätzlich erforderlich
• Keine Schaltfunktion oder automatische Verbrauchssenkung

Kundenerfahrungen und Datengrundlage

Die Beschreibung verwendet die konkrete Weidmann-Auswahl und Originalunterlagen zum IR-USB-Kopf. Eigene Zähler- oder Integrationstests liegen nicht vor. Aussagekräftige Erfahrungen nennen Zählermodell, Datenformat, Betriebssystem und Auswertungssoftware. Ein funktionierender Aufbau an einem Zähler bestätigt nicht automatisch jede andere Kombination.

Häufige Fragen zu Weidmann Elektronik IR-Schreib-/Lesekopf USB

Funktioniert der Kopf an jedem Stromzähler?

Nein. Er benötigt eine kompatible optische Datenschnittstelle mit geeignetem Ausgabeformat. Das genaue Zählermodell wird vorab geprüft.

Ist WLAN eingebaut?

Beschrieben ist eine USB-Verbindung zum Rechner. Eine eigene WLAN-Verbindung wird dieser Auswahl nicht zugeschrieben.

Brauche ich zusätzliche Software?

Ja. Die verfügbaren Daten werden auf einem geeigneten Rechner mit passender Software verarbeitet und angezeigt.

Kann der Kopf Verbraucher abschalten?

Nein. Er dient der optischen Datenkommunikation und besitzt keine dafür beschriebene Lastschaltfunktion.

Muss der Zähler geöffnet werden?

Nein. Die vorgesehene Anwendung erfolgt an der zugänglichen optischen Schnittstelle. Zähler und Plomben bleiben unberührt.

Vergleich mit ähnlichen Produkten

Gegenüber einer messenden Zwischensteckdose betrachtet ein Zählerlesekopf eine andere Datenquelle. Er übernimmt die am kompatiblen Stromzähler verfügbaren Werte; eine Zwischensteckdose misst dagegen den angeschlossenen Verbraucher. Welche Lösung hilfreich ist, hängt von der gewünschten Beobachtung ab.

Ein S0-Lesekopf erfasst Impulse und ist technisch von diesem IR-Schreib-/Lesekopf zu unterscheiden. Auch RS485-Adapter verwenden eine andere Schnittstelle. Wähle deshalb zuerst die passende Schnittstellenart und danach Rechner und Software.

Anwendungsbeispiele

Die Grundlast beobachten: Nutze einen vergleichbaren ruhigen Zeitraum und betrachte die vom Zähler verfügbaren Werte. So entsteht ein Ausgangspunkt für spätere Vergleiche.

Einen Tagesablauf darstellen: Lass geeignete Software die verfügbaren Daten über einen typischen Tag aufzeichnen. Ordne erkennbare Lastzeiten anschließend dem eigenen Ablauf zu.

Den lokalen Aufbau vorbereiten: Prüfe Schnittstelle, Kabelweg und Rechner gemeinsam. Beginne mit einer übersichtlichen Anzeige und erweitere den Aufbau erst, wenn die Daten zuverlässig zugeordnet sind.

Fazit

Der Weidmann-IR-Optokopf USB bietet eine praktische Grundlage, um Daten eines kompatiblen Stromzählers lokal auszuwerten. USB-Anschluss und magnetische Befestigung unterstützen einen übersichtlichen Aufbau.

Mit passendem Zähler und geeigneter Software lässt sich der eigene Stromverbrauch anschaulicher kennenlernen. Eine kleine, verständliche erste Auswertung ist ein guter Einstieg, um anschließend gezielt weitere Beobachtungen einzubeziehen.
